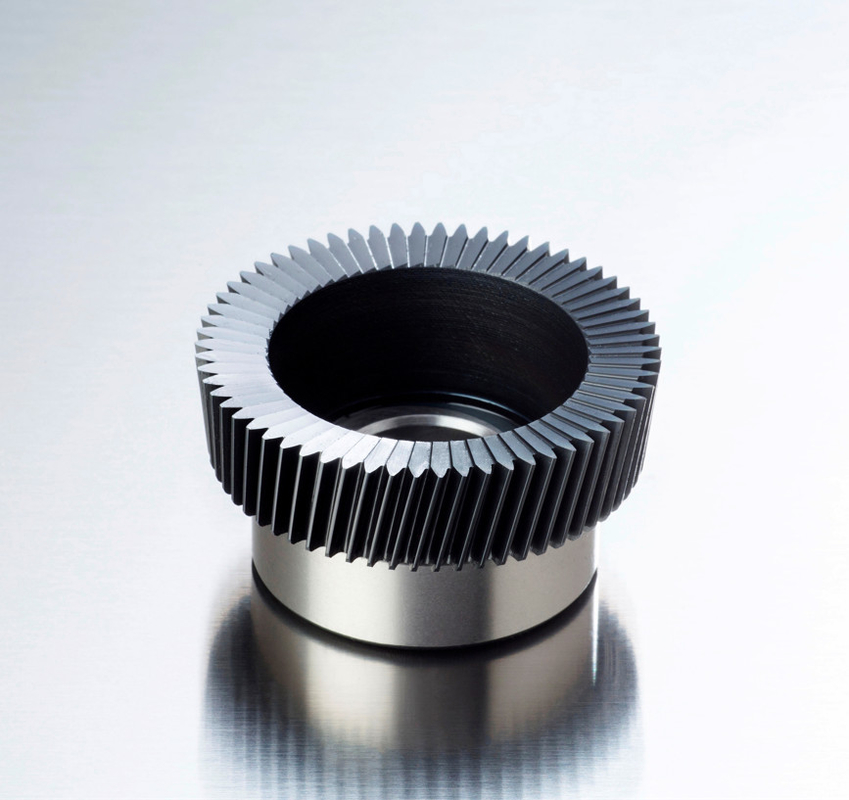

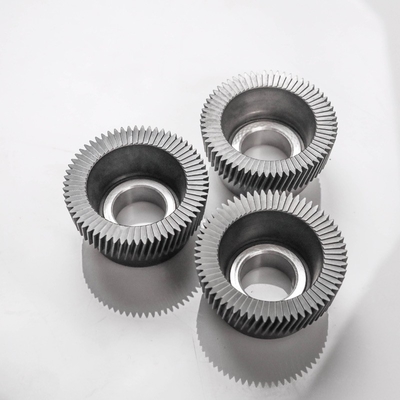

Małe wymienne narzędzia do frezowania rowków z węglików spiekanych Srebrna klasa A

Mały wymienny frez do rowków wyprodukowany w Chinach

Charakterystyka procesu
Przegląd
W porównaniu z frezowaniem obwiedniowym, kształtowanie kół zębatych ma swoje własne cechy pod względem jakości obróbki, produktywności i zakresu zastosowań.
wydajność
Podczas skrawania kół zębatych o dużym module prędkość kształtowania kół zębatych jest ograniczona przez bezwładność ruchu posuwisto-zwrotnego wrzeciona frezu do kształtowania kół zębatych oraz sztywność obrabiarki;proces cięcia ma stratę czasu na biegu jałowym, więc produktywność nie jest tak wysoka, jak w przypadku frezowania obwiedniowego.Kształtowanie kół zębatych jest bardziej wydajne niż frezowanie obwiedniowe tylko podczas obróbki kół zębatych z małymi modułami, wieloma zębami i wąską szerokością zębów.
Szereg zastosowań
(1) Do obróbki kół zębatych z odsadzeniami oraz podwójnych lub wielokrotnych kół zębatych z wąskimi pustymi rowkami narzędziowymi można stosować tylko kształtowanie kół zębatych.Dzieje się tak dlatego, że: noże kształtujące wymagają bardzo mało miejsca do „wycięcia”, podczas gdy frezy do frezowania kolidują z dużymi średnicami.

(2) Do obróbki kół zębatych w jodełkę bez pustych rowków narzędziowych można używać tylko frezów do zębów;

(3) Do obróbki uzębień wewnętrznych można używać tylko frezów do zębów.

(4) Do obróbki przekładni ślimakowej można używać tylko frezowania.

(5) Do obróbki śrubowych kół walcowych dostępne są oba.Ale frezowanie jest wygodniejsze.Podczas wkładania śrubowych kół zębatych, wrzeciono narzędziowe kształtownika kół zębatych musi być wyposażone w spiralną szynę prowadzącą, aby zapewnić ruch śrubowy kształtownika kół zębatych, i należy użyć specjalnego spiralnego kształtownika kół zębatych, co jest bardzo niewygodne.
