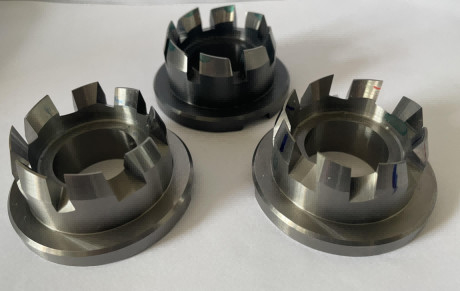

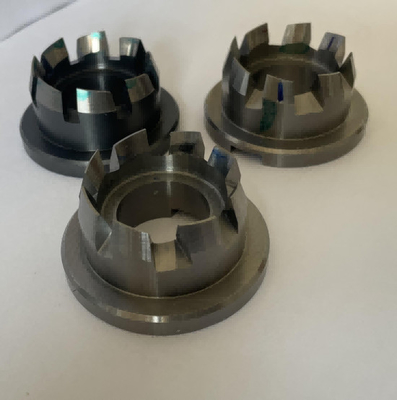

Frezy do kół zębatych stożkowych z powłoką AT Cylindryczne narzędzia do cięcia Gleason

Frezy do kół zębatych stożkowych GLEASON

Frezy do kół zębatych stożkowych spiralnych, znane również jako frezy Gleason, służą do obróbki kół zębatych stożkowych spiralnych o module od 0,5 do 15 mm.Powszechnie używane głowice tnące mają średnicę nominalną od 12,7 do 457,2 mm (od 1/2 do 18 cali), a łącznie istnieje 10 specyfikacji.Głowica frezarska 12,7 ~ 50,8 mm (1/2 ~ 2 cale) jest wykonana z typu integralnego, a większa średnica jest wykonana z płytki.Głowicę frezarską można podzielić na dwie kategorie: głowicę do cięcia zgrubnego i głowicę do cięcia dokładnego.Istnieją dwa rodzaje tarcz do cięcia zgrubnego (z dwoma zestawami zębów do cięcia wewnętrznego i zewnętrznego) oraz trzystronne (z trzema zestawami zębów do cięcia wewnętrznego, zewnętrznego i górnego).Istnieją dwa rodzaje tarcz drobnotnących: jednostronne (przy cięciu wewnętrznym lub zewnętrznym występuje tylko jeden rodzaj zębów) oraz dwustronne.Głowica tnąca do cięcia zgrubnego wymaga wielu zębów tnących i dobrej sztywności, a za głowicą tnącą znajduje się pierścień nośny, który przenosi siłę tnącą zębów tnących;precyzyjna głowica tnąca wymaga dużej precyzji, z uszczelkami i klinami, które mogą precyzyjnie regulować promieniowe położenie zębów tnących.Krawędzie tnące zębów tnących w różnych głowicach tnących są proste i mają określony kąt profilu zęba.Zęby frezu muszą być dobrane zgodnie z obliczoną liczbą frezów, aby uzyskać prawidłowy, dopasowany profil zęba, a typ łopatki jest dostosowany, aby zęby frezu były ciężkie.Pozycja promieniowa i kąt profilu zęba pozostają niezmienione po szlifowaniu.Wraz z rozwojem wysokowydajnych frezarek do kół zębatych pojawiło się kilka nowych typów frezów, takich jak frezy o dużej sztywności do obróbki zgrubnej, frezy nasadzane, a oprócz metody półobwiedniowej stosowanej przy obróbce dużych koła Cylindryczna głowica tnąca i spiralnie formująca głowica tnąca itp.
